การใช้ Optical Audio Selector Switch (Without & With Remote Control)
เพื่อนำเสียงไปเข้าที่เครื่อง AVR ของชุด Home Theater

  ผู้ที่มีชุด Home Theater รุ่นก่อนๆ ที่ยังไม่มีขั้ว HDMI แต่มีขั้วรับสัญญาณเสียงเข้า เป็นแบบ Optical, Coaxial และ Composite (L, R) นั้นถ้าท่านมีเครื่องเล่นหลายๆแบบ เช่น DVD Player, Blu-ray Player, HD Media Player เวลาเล่น มักจะต่อสัญญาณเสียงจากเครื่องเล่น ไปยังตัว AVR (Audio Video Receiver) Amplifier โดยใช้สาย Optical แต่ขั้ว Optical In ที่ตัว AVR นั้น มีมาให้เพียง 1 ขั้วเท่านั้น ดังนั้น ถ้าจะเล่นเครื่องทั้ง 3 แบบที่กล่าวถึง ก็จะต้องถอดสาย Optical ออกจากเครื่องหนึ่ง ไปเสียบเข้าที่อีกเครื่องหนึ่ง ซึ่งไม่สะดวกและไม่มีความคล่องตัว เพราะบางครั้งเราวางเครื่องเล่นหลายตัวซ้อนกัน และต่อสายข้างหลังไว้หลายเส้น ดังนั้น จึงควรหาอุปกรณ์ที่เรียกว่า Digital Audio Optical 3-Way Selector Switch มาใช้  จะทำให้สามารถเล่นเครื่องเล่นต่างๆโดยมีเสียงในระบบ Home Theater เช่น Dolby Digital 5.1, DTS ได้


  1. อุปกรณ์ Optical Audio Toslink Bi-Directional Switch

อุปกรณ์ตัวนี้ ใช้ต่อสาย Optical จากเครื่องเล่นต่างๆได้ 3 เครื่อง คือเข้า 3 ออก 1 หรือเข้า 1 ออก 3 โดยมี Selector Switch เช่น เลือกสัญญาณเสียงจากเครื่องเล่น HD Media Player ไปออก AVR ของชุด Home Theater หรือเลือกสัญญาณเสียงจากเครื่องเล่น DVD หรือ Blu-ray ไปออก AVR ก็ได้ แต่แน่นอนว่าต้องเล่นทีละเครื่อง  (ราคาในสหรัฐ แค่อันละ 6 เหรียญ)

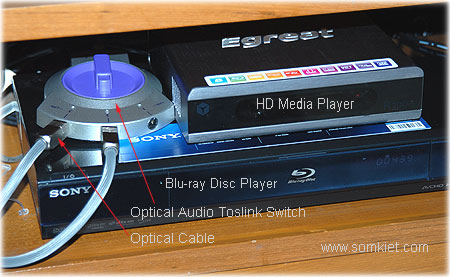

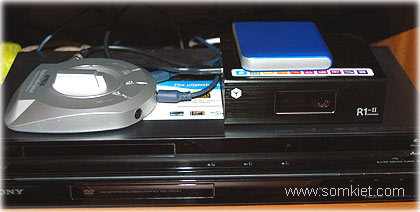

รูปที่ 1  Optical Audio Switch สำหรับเครื่องเล่น HD Media Player
และ Blu-ray Disc Player เพื่อต่อเสียงเข้าชุด Home Theater

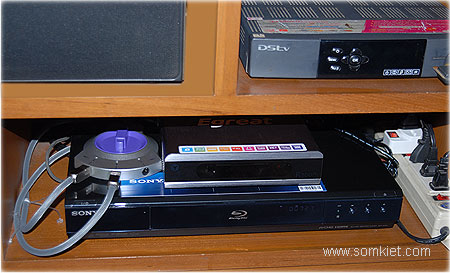

รูปที่ 2  ภาพ Optical Audio Switch กับเครื่องเล่นต่างๆ

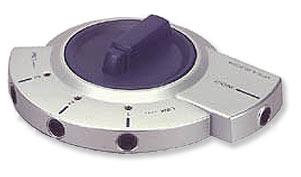

รูปที่ 3  Optical Audio Switch


รูปที่ การต่อสาย Optical  เข้า 3 ออก 1 / เข้า 1 ออก 3


รูปที่ อุปกรณ์ Optical Audio Switch ที่ออกแบบให้ประหยัดที่

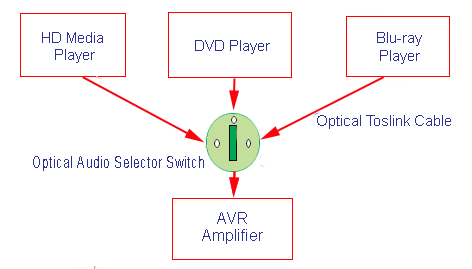

Diagram การต่อ Optical Cable ไปยัง AVR

รูปที่
6  การต่อสาย Optical เข้ากับ Optical Audio Switch


2. อุปกรณ์ Nyrius Digital Audio Optical Toslink 3-Way Switch (SW100)

อุปกรณ์ Optical Audio Switch อีกยี่ห้อหนึ่ง เป็นของ Nyrius ซึ่งสามารถต่อสาย Optical Audio ข้า 3 อก 1 รือเข้า 1 อก 3 (Bi-Directional) ด้  เป็นอุปกรณ์ที่มีคุณภาพดี ราคาในสหรัฐ อันละประมาณ 20 เหรียญ แต่การสั่งซื้อส่วนใหญ่ต้องผ่านทาง Amazon.com   ศึกษารายละเอียด ได้จาก Reference ข้างล่างนี้



รูปที่ 7  อุปกรณ์ Nyrius Digital Audio Optical Toslink 3-Way Switch
   (SW100)

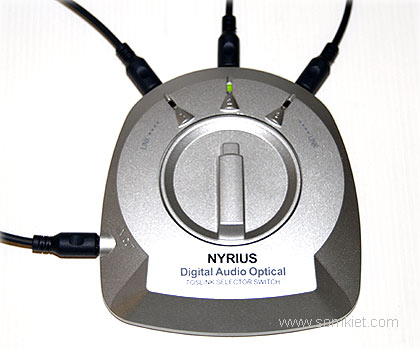

รูปที่ อุปกรณ์ Nyrius Digital Audio Optical Toslink 3-Way Switch
   (SW100)
เมื่อต่อสาย Fiber Optics แล้ว


รูปที่ อุปกรณ์ Nyrius Digital Audio Optical Toslink 3-Way Switch

ต่อกับ HD Media Player และ Blu-ray Disc Player



การสั่งซื้อ
อุปกรณ์ที่แสดงไว้ในรูปที่ 3 สามารถหาซื้อได้จากเว็บไซต์ต่างๆ เช่น www.monoprice.com และมีราคาถูก เพียงอันละประมาณ 200 บาท (แต่ถ้าสั่งเข้ามาจะต้องเสียค่าขนส่งประมาณ 1,000 บาท และค่าภาษีอีก 200 - 300 บาท ดังนั้นหากสนใจจะสั่ง ควรรวมกันสั่งครั้งละหลายๆอัน)

หมายเหตุ :

1.
อุปกรณ์ Nyrius Digital Audio Optical 3-Way Switch นี้ มีขายในเว็บไซต์หลายแห่งแต่ส่วนมาก จะขายในอเมริกา และถ้าเป็นต่างประเทศ บางเว็บก็ขายให้ได้ แต่ต้องสั่งซื้อของให้มากพอควร เพราะมีค่าส่งแบบ Minimum per Shipment ด้วย ดังนั้น การที่จะซื้อมาใช้สัก 1 ตัว ก็ะแพงมากเกินไ

2สาย Optical Cable ความยาว 1.5 เมตร หาซื้อได้ง่าย มีตั้งแต่ราคาเส้นละ 120 บาท ขึ้นไปขึ้นกับคุณภาพ
...............................................................................
References :

1. 3x1 Optical Audio Toslink Bi-Directional Manual Switch

2. Nyrius Digital Audio Optical Toslink 3-Way Selector Switch (SW100)



3. อุปกรณ์ 4 x 1 Fiber Optical Toslink Digital Audio Switch
ระบบ Home Theater รุ่นใหม่ จะมี Port HDMI ให้มาครบ ทั้งเครื่องเล่น TV และเครื่อง AVR Amplifier แต่ถ้าเรามีเครื่อง AVR Amp. รุ่นเก่าที่ไม่มี Port HDMI แต่มี Optical Audio Input มาให้เพียงช่องเดียว เราก็จะสามารถต่อเอาเสียงออกจากเครื่องเล่นต่างๆ และทีวี มาเข้า Optical Audio Switcher ได้ แต่เมื่อต้องการเปลี่ยนจากดุทีวี ไปเป็นการเล่น DVD หรือ Blu-ray เราก็จะต้องไปเปลี่ยน Switch เสียง
อย่างเช่น ถ้าใช้อุปกรณ์ในข้อ
1 และ 2 ทำให้ไม่สะดวกนัก

อุปกรณ์
4 In 1 Out Optical Audio Switcher สามารถต่อสาย Optical จากเครื่องเล่นหรือทีวีได้รวมถึง 4 เครื่อง และนำเสียงไปเข้าตัว AVR Amp.ได้โดยใช้ Remote Control ซึ่งนับว่าสะดวกมากและอุปกรณ์มีขนาดเล็ก ติดตั้งได้ง่าย



รูปที่ 10   ตัวอย่างระบบ Home Theater ซึ่งใช้ AVR Amplifier รุ่นเก่า

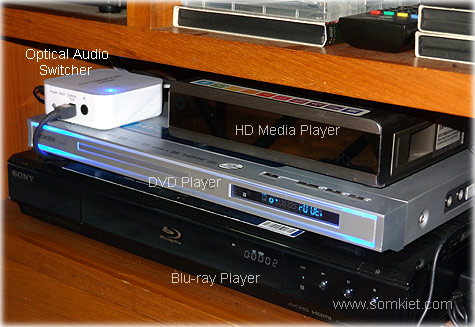

รูปที่
11   เครื่องเล่น HD Media Player, DVD, และ Blu-ray ต่อเสียง Optical
Audio
และเสียงจากทีวี เข้าที่ Optical Audio Switcher

รูปที่ 12   4 x 1 Optical Audio Switcher

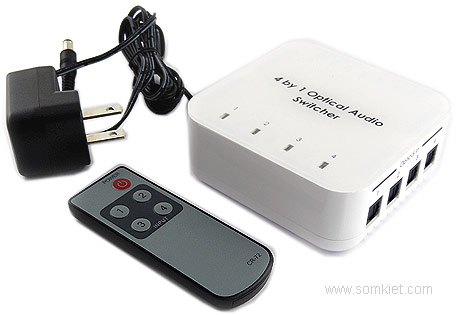

รูปที่ 1
 อุปกรณ์ 4 In 1 Out Optical Audio Switcher (Remote Control)

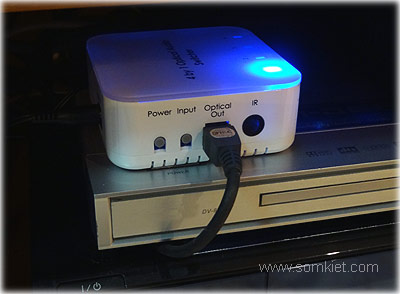

รูปที่ 1  อุปกรณ์ 4 In 1 Out Optical Audio Switcher
แสดง Optical Input, Output และปุ่มต่างๆ

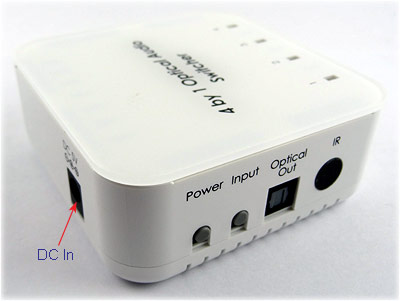

รูปที่ 1  อุปกรณ์ 4 In 1 Out Optical Audio Switcher  แสดงช่อง DC In



การสั่งซื้อ (3/7/2014)

อุปกรณ์ 4 x 1 Optical Audio Switcher นี้ค่อนข้างจะหาซื้อในประเทศไทยได้ยาก แต่ก็พอหาได้ และราคาค่อนข้างแพง  ถ้าจะสั่งซื้อเองทางอินเทอร์เน็ตจากต่างประเทศ ก็ซื้อได้จากเว็บไซต์ตาม References ข้างล่างนี้และจาก eBay  หรือเข้าไป Search ที่ Google โดยพิมพ์คำว่า Optical Audio Switch ก็จะมีให้เลือก เช่น  เว็บไซต์ www.nextag.com

สำหรับกรณีของผู้เขียน ได้สั่งซื้อจาก www.ambery.com ในราคา US.$ 43 บวกค่าส่งทาง US Postal Service (ส่งของถึงบ้าน) อีก 15 เหรียญ รวมเป็น 58 เหรียญสหรัฐ ใช้เวลาประมาณ 9 วันก็ได้รับของ
