USB 3.0 External 3.5" HDD Enclosure + Cooler Fan



รูปที่ 1  USB 3.0 External 3.5"  HDD SATA Enclosure
Wanlongxin WLX-393U3  แบบที่มีพัดลมระบายความร้อนในตัว

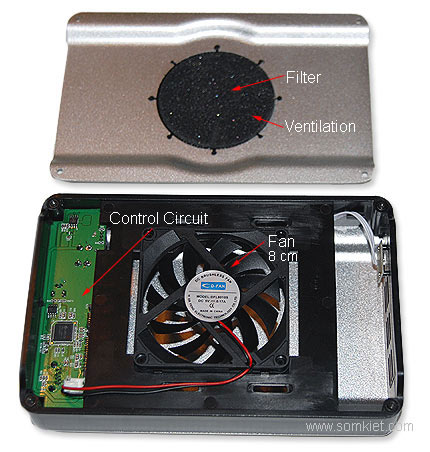

รูปที่ 2  เมื่อเปิดฝาอลูมิเนียมด้านที่มีพัดลมออก จะเห็นพัดลม ช่อง Ventilation และแผ่น Filter

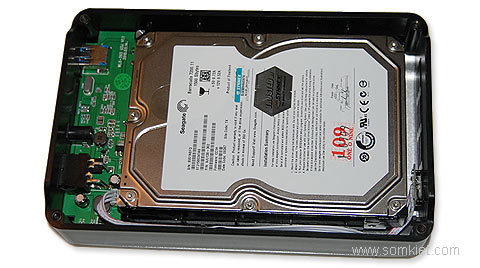

รูปที่ 3  เปิดฝาอลูมิเนียมอีกด้านหนึ่งออก แล้วใส่ Hard Disk SATA เข้าไป

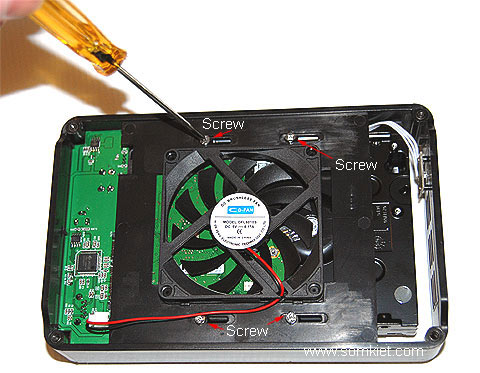

รูปที่ 4  ขันสกรู 4 ตัว เพื่อล็อค Hard Disk

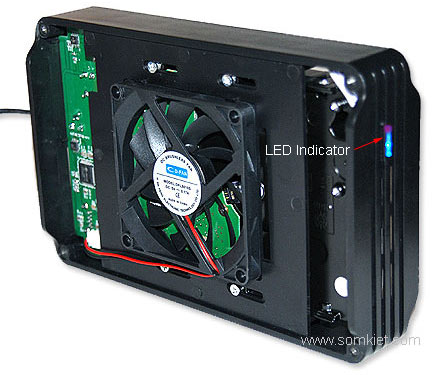

รูปที่ 5  ทำการทดลอง ก่อนปิดฝาทั้ง 2 ด้าน


ในปัจจุบัน มีการใช้ Hard Disk ที่มีความจุสูงมากขึ้น เช่น 2 TB ละมีการให้ทำงานนาน เช่น การ Download าพยนตร์ รวมทั้งเพลงแบบ High Resolution, การถ่ายโอนข้อมูลที่มีขนาดใหญ่มาก รวมถึงการ Backup ข้อมูล เป็นต้น ดังนั้น External HDD ึงอาจจะร้อนมาก และทำให้อายุการใช้งานของ Hard Disk สั้นลง

ได้มีการผลิต
USB 3.0 External 3.5" HDD Enclosure ที่มีพัดลมระบายความร้อนขนาด 8 ซม. ติดตั้งมาในตัวกล่องอย่างแนบเนียน และทำงานได้เงียบมาก มีออกมาขายแล้ว เช่น ยี่ห้อ Wanlongxin รุ่น WLX-393U3 ที่มีราคาถูก และยี่ห้อ Orico รุ่น 7612SUS3
ซึ่งใช้พัดลมขนาดเล็ก  ในบทความนี้ เป็นการทดสอบการใช้งานของ
HDD Enclosure รุ่น  WLX-393U3 ที่มีฝาทั้ง 2 ด้านเป็นอลูมิเนียม เพื่อช่วยในการระบายความร้อน

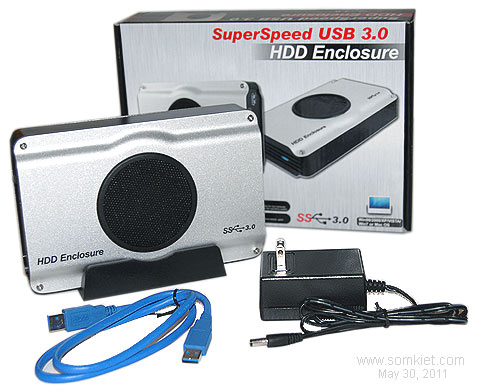

รูปที่ 6  เครื่องที่ติดตั้ง Hard Disk เสร็จแล้ว


ชมวิดีโอ (ที่ Post ขึ้น YouTube)



วิธีการติดตั้ง

1.
ปิดฝาอลูมิเนียมออกทั้ง 2 ้าน โดยใช้ไขควง ไขสกรูออก ด้านละ 4 ตัว
2. ใส่ Hard Disk SATA 3.5"  ข้าไปให้แน่น ตามรูปที่ 3
3.
ลิกกลับมาที่ด้านที่มีพัดลมระบายความร้อน ใส่สกรู จำนวน 4 ตัว (ที่ให้มาด้วย)
เพื่อล็อค Hard Disk  ามรูปที่ 4
4.
ปิดฝาอลูมิเนียมทั้ง 2 ข้าง  ก็เป็นอันเสร็จการประกอบ จากนั้น ก็ต่อสาย Power Supply ละสาย USB 3.0 ข้ากับเครื่อง PC ล้วทดลองใช้งานได้

ทดสอบ Transfer Rate

ทดสอบ USB 3.0 External HDD ยี่ห้อ Wanlonxin รุ่น WLX-393U2  ตามรูปที่ 1
 ต่อกับเครื่อง PC HP รุ่น p6385l  ได้ผลดังนี้

1. Transfer ไฟล์ภาพยนตร์ .VOB ขนาด 6.99 GB จาก Hard Disk ของ PC ไปยัง
USB 3.0 External HDD
จับเวลาการทำงาน Throughput ใช้เวลา 2 นาที คำนวน
Transfer Rate =
58.25 MB/s

2.
ทดสอบการ Transfer ไฟล์ข้อมูลแบบต่างๆรวมกัน รวมความจุ  387 GB จาก Hard
Disk
ของเครื่อง PC HP p6385l ไปยัง USB 3.0 External HDD  WLX-393U2
ใช้เวลา 2 ชั่วโมง 33 นาที  การทำงานเป็นไปอย่างราบรื่น ไม่มีปัญหาแต่อย่างใด

3.
ทดสอบโดยใช้โปรแกรม  ATTO Disk Benchmark ด้ Transfer Rate เมื่อ
Read = 108.240 MB/s
 และเมื่อ Write = 93.694 MB/s ตาม Chart ข้างล่างนี้



ความร้อน

การทดสอบเพื่อวัดอุณหภูมิของตัว
Hard Disk Drive ทำโดยใช้อุปกรณ์ Thermotron ของ Diehl ติดเข้าที่ Casing ของ Hard Disk แล้วปิดฝาอลูมิเนียมของกล่อง Enclosure จากนั้นเปิดให้ HDD ทำงาน โดยทดสอบในห้องที่ไม่เปิดแอร์ และมีอุณหภูมิห้องค่อนข้าง สูง คือเริ่มจากประมาณ 31.7 องศา C  มื่อเวลาผ่านไป 2 ชั่วโมง อุณหภูมิของตัว Hard Disk Drive สูงขึ้นเป็น 47.3 งศา C นั่นคือ Temperature rise = 15.6 งศา C แต่ถ้าเปิด แอร์ อุณหภูมิก็จะลดลงได้ประมาณ 5 องศา C


                                       รูปที่ 7   ติดตั้ง HDD ขนาด 2 TB ใช้งานได้ดี


สถานที่จำหน่าย / References

1.  www.pcresource.co.th  ที่พันธุ์ทิพย์พลาซ่า ชั้น ถ้าสนใจควรโทร เช็คก่อน
ว่ามีสินค้าในสต็อค หรือไม่
2.  www.legitreviews.com - Sunbeamtech Airbox USB 3.0 External
HDD Review

3.  www.agestar.com
4.  www.gmaxtech.com
5.  www.premiertek.net
