แบตเตอรี่ 21 V แบบถอดเปลี่ยนได้
(21 V Rechargeable Battery)




แบตเตอรี่สำหรับใช้กับเครื่องมือช่างและอุปกรณ์บางชนิดเป็นแบตเตอรี่ที่ชาร์จไฟได้ (Rechargeable Battery) ละถอดเปลี่ยนได้ง่ายเป็นที่นิยมใช้กันมากคือแบตเตอรี่ Li - Ion ี่มีแรงดันไฟฟ้า 18 - 21 V ่วนมากเรียกว่าแบตเตอรี่ 21 V ประกอบขึ้นโดยใช้ แบตเตอรี่ Li - Ion 18650 ขนาดความจุก้อนละ 800 - 1000 mAh ึ่งมีแรงดันไฟฟ้าก้อนละ 3.6 - 4.2 V ำนวน 5 ้อนต่ออนุกรมกัน แบตเตอรี่ 21 V สำเร็จรูปมีแบบ 5 Cells, 10 Cells, 15 Cells ละ 20 Cells ดยทั่วๆไปจะมีความจุ 16 - 75 Wh (Watt - Hour) หรือเทียบเท่ากับ Power Bank มีความจุ 3400 - 15000 mAh

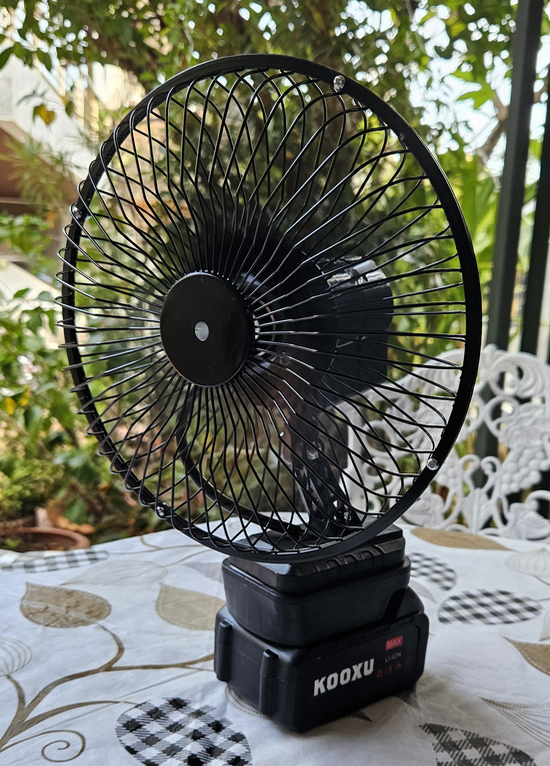

บตเตอรี่ 21V ช้กับเครื่องมือช่างไร้สาย เช่น สว่านไฟฟ้า เลื่อยไฟฟ้า เครื่องฉีดน้ำแรงดันสูง เครื่องตัดหญ้า เครื่องดูดฝุ่น เครื่องขัดกระดาษทราย เป็นต้น นอกจากนั้นยังใช้กับไฟสำหรับทำงาน (Working Light) Flood Light ฟฉาย ละพัดลมขนาดเล็ก (8 ิ้ว)





รูปที่ 1  แบตเตอรี่ 21 V ขนาด 5 Cells, 10 Cells และ 20 Cells


รูปที่ 2  แบตเตอรี่ 21 V ขั้วแบบ Makita

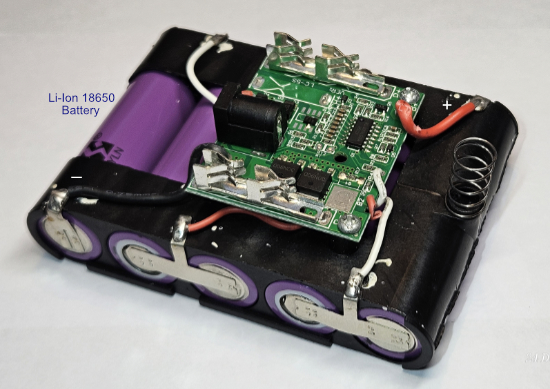

รูปที่ 3  ภายในแบตเตอรี่ 21 V แบบ 5 Cells


  การทดสอบความจุของแบตเตอรี่

การทดสอบทำโดยชาร์จไฟเข้าแบตเตอรี่ให้เต็มแล้วจ่ายไฟออก (Discharge) ผ่าน Digital Meter ไปยัง Electronic Load จนแบตเตอรี่ตัดการจ่ายไฟ (แบตเตอรี่ 21 V มีวงจร Battery Management System จะตัดการจ่ายไฟถ้าแรงดันไฟฟ้าลดลงเหลือประมาณ 16.5 V หรือแรงดันไฟฟ้าที่แบตเตอรี่แต่ละก้อนเหลือ 3.3 V) การทดสอบทำได้ดังนี้

1. ทดสอบความจุของแบตเตอรี่จากขั้วที่ให้แรงดันไฟฟ้า 21V

ใช้ Test Lead ต่อไฟออกจากขั้วแบตเตอรี่ไปยัง Digital Meter และ Electronic Load (รูปที่ 4) ตั้งค่ากระแสไฟฟ้าไว้ที่ 0.5 A หรือเท่ากับจ่ายโหลด 0.5 A x 20 V = 10 วัตต์ มื่อแบตเตอรี่ตัดการจ่ายไฟ อ่านค่าพลังงานไฟฟ้าหรือความจุของแบตเตอรี่ได้เป็น Wh ่วนค่า mAh ั้นคำนวณได้จาก Wh x 1000 / 5


//

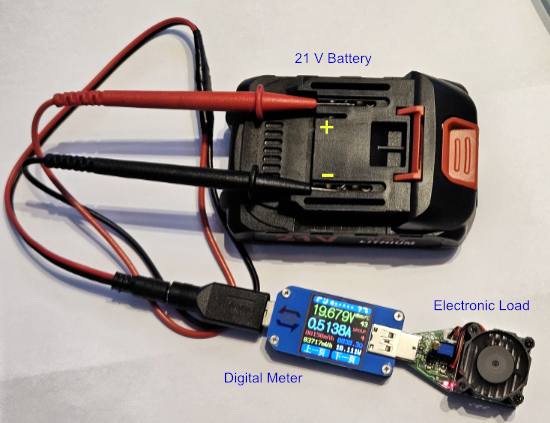

รูปที่ 4 การทดสอบความจุของแบตเตอรี่ 21 V โดยต่อ Test Lead ตรงจากขั้วบวกและขั้วลบ

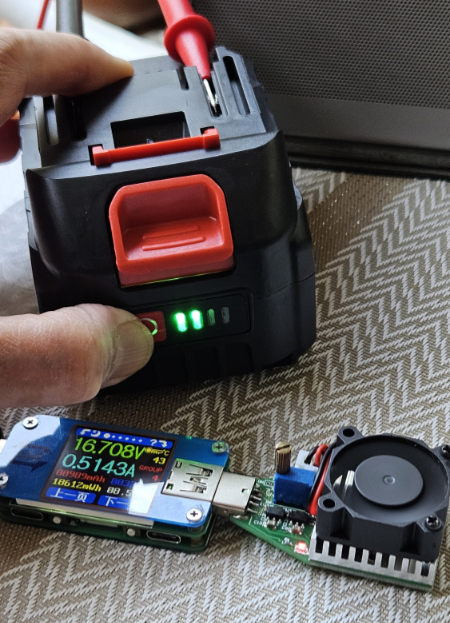

รูปที่ 5 การทดสอบความจุของแบตเตอรี่ 21 V โดยต่อ Test Lead ตรงจากขั้วบวกและขั้วลบ


/
  2. ทดสอบความจุของแบตเตอรี่้วยแรงดันไฟฟ้า 5 V

ในการทดสอบนี้ต้องใช้ Adapter แปลงไฟจาก 21 V ออกทางพอร์ต USB 5 V ก่อน (รูปที่ 6) จากนั้นเสียบ Digital Meter เข้าที่พอร์ต USB เพื่อจ่ายไฟไปยัง Electronic Load โดยตั้งค่ากระแสไฟฟ้าไว้ที่ 1 A หรือเท่ากับโหลด 5 วัตต์ (อาจจะใช้กระแสไฟฟ้าได้ถึง 2A) เมื่อแบตเตอรี่ตัดการจ่ายไฟ อ่านค่าความจุได้ทั้ง Wh และ mAh

อนึ่ง การทดสอบด้วยการใช้ Adapter นี้จะมีความสูญเสีย (Loss) ในวงจรแปลงแรงดันไฟฟ้าประมาณ 4 % ดังนั้น ความจุที่แท้จริงของแบตเตอรี่ = ค่าที่อ่านได้ x 1.04





รูปที่ 6 การทดสอบความจุของแบตเตอรี่ 21 V โดยใช้ Adapter USB 5 V




  3. ตัวอย่างการใช้งาน



รูปที่ 7 ตัวอย่างการใช้แบตเตอรี่ 21 V กับไฟ Work Light






รูปที่ 8 ตัวอย่างการใช้แบตเตอรี่ 21 V กับเครื่องดูดฝุ่น / เครื่องเป่าลม




  หมายเหตุ บทความนี้จัดทำขึ้นเพื่อเผยแพร่ความรู้และประสบการณ์ในการใช้แบตเตอรี่ 21 V ผู้เขียนไม่ได้ขายและไม่ได้มีผลประโยชน์ใดๆกับการขายหรือการโฆษณาผลิตภัณฑ์ที่นำมาแสดง
