Auto Watering System 2020 - 2024
(ระบบรดน้ำต้นไม้อัตโนมัติ)

เพื่อประหยัดเวลาและลดภาระในการดูแลต้นไม้ที่ปลูกในบ้านรวมทั้งที่ริมรั้วบ้าน ในภาวะที่หาแม่บ้านหรือคนสวนได้ยาก การประกอบระบบรดน้ำต้นไม้บางส่วนขึ้นใช้เองจึงเป็นการช่วยทุ่นแรงโดยเฉพาะต้นไม้ที่ปลูกชั้นบน บนระเบียงหรือบนชั้นดาดฟ้าของบ้าน และระบบที่ทำขึ้นใช้เองนี้มีข้อดีคือใช้ได้ทน นาน และหากมีส่วนใดชำรุดเสียลงก็สามารถซ่อมหรือเปลี่ยนชิ้นส่วนได้

ระบบรดน้ำต้นไม้อัตโนมัติ (ปี 2563)

ระบบนี้จัดทำขึ้นสำหรับรดน้ำต้นไม้ที่ปลูกริมรั้วด้านนอกบ้านซึ่งวางเรียงเป็นแนวเส้นตรง โดยปกติก่อนหน้านี้จะใช้การลากสายยางออกไปรดน้ำซึ่งไม่สะดวกเพราะมีรถยนต์วิ่งผ่านไปมาหรือมีรถมาจอดที่ข้างรั้วบ้าน ดังนั้นการวางท่อ PVC ให้ส่งน้ำไปยังกระถางต้นไม้ตามเวลาที่กำหนด จะช่วยให้รดน้ำต้นไม้ได้เป็นอย่างดีและระบบนี้ใช้ไฟฟ้า 230 V จึงไม่ต้องกังวลเรื่องการทำงาน เพราะเครื่องจ่ายน้ำบางระบบใช้ควบคุมด้วยแบตเตอรี่ ขนาด AAA 1.5 V ใช้ไปสักระยะหนึ่งก็ต้องคอยเปลี่ยนแบตเตอรี่ใหม่

อุปกรณ์ที่ใช้ :
1.  ท่อน้ำ PVC ขนาด 1/2 นิ้ว ยาวประมาณ 8 เมตร โดยใช้ท่อยาวท่อนละ 2 เมตรมาต่อกัน และใช้สว่านเจาะรูให้น้ำไหลเข้ากระถางต้นไม้ได้
2.  ข้อต่อท่อ PVC
3.  สายยางขนาด 1/2 นิ้ว 1 ม้วน ยาว 10 เมตร
4.  Solenoid Valve ขนาด 4 หุน (1/2 นิ้ว)
5.  กล่องพลาสติกกันน้ำ ขนาด 12 x 16 x 9 ซม. สำหรับใส่ Solenoid Valve
6.  กล่องพลาสติกกันน้ำ ขนาด 10.5 x 10.5 x 6 ซม. สำหรับใส่ Electronic Timer
7.  Pilot Lamp 230 V ขนาดเล็ก 2 อัน
8.  Electronic Timer 230 V 10 A
9.  Mini Circuit Breaker 230 V 10 A
10.  สายไฟฟ้า
11.  เข็มขัดรัดท่อ

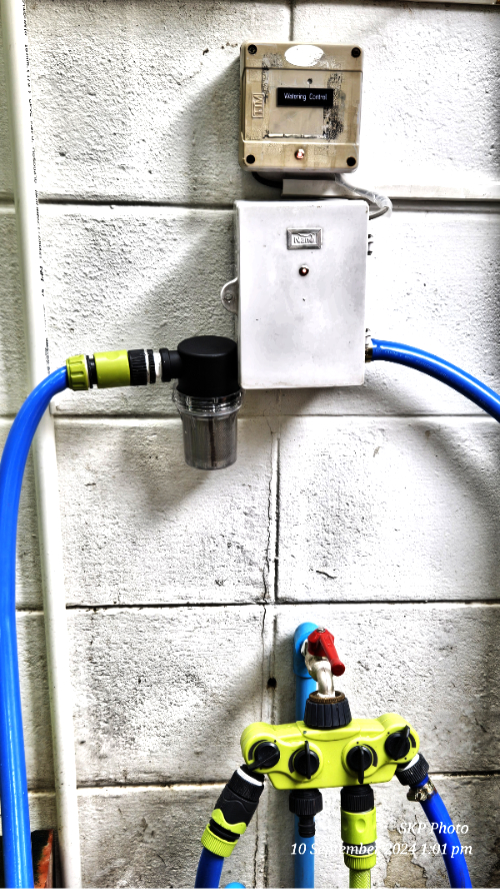

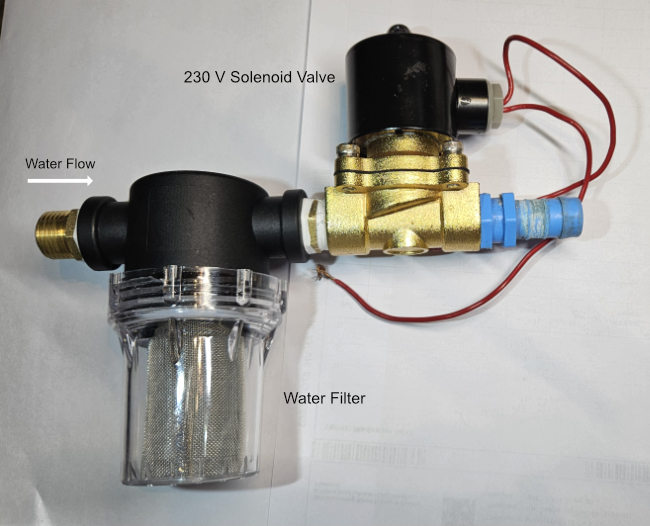

การติดเครื่องกรองสิ่งสกปรกกับ Solenoid Valve

มีบางกรณีที่ Solenoid Valve ปิดไม่สนิททำให้มีน้ำรั่วไหลออกมาได้ ซึ่งอาจเกิดจากมีฝุ่นหรือเศษผงต่างๆเข้าไป ดังนั้นอาจติดตั้งอุปกรณ์กรองน้ำเพื่อกรองเอาผงและสิ่งสกปรกเอาไว้ ซึ่งอาจจะช่วยให้ใช้งาน Solenoid Valve ได้นานขึ้น

หมายเหตุ : โดยทั่วๆไป ก๊อกน้ำประปาจะมีแผ่นกรอง (Filter) ติดอยู่แล้ว ถ้าใช้งานได้ดีและในท่อหรือสายยางที่ต่อออกไปไม่มีตะกอน ตะไคร่น้ำ เศษผง เศษตะไบ ฯลฯ ก็น่าจะเพียงพอ อาจไม่จำเป็นจะต้องติดเครื่องกรองน้ำก่อนเข้า Solenoid Valve


การประกอบ Watering Control Unit

ติดตั้ง Electronic Timer ในกล่องกันน้ำพร้อมทั้ง Mini Circuit Breaker (ใช้แทนฟิวส์) โดยเจาะรูให้สายไฟเข้า สายไฟออก และ Mini Circuit Breaker อยู่ทางด้านใต้กล่องเพื่อป้องกันไม่ให้มีน้ำไหลเข้าไปในกล่องหากมีฝนตก ตามรูปที่ 7 สำหรับเวลาที่จะเปิด ปิด Solenoid Valve เพื่อรดน้ำต้นไม้นั้น สามารถตั้งได้ตามที่ต้องการ

หมายเหตุ :
1.  เนื่องจากได้ทดสอบพบว่าขดลวดของ Solenoid Valve จะร้อนมากเมื่อเปิดใช้ไปนานๆ ซึ่งจะทำให้เสียเร็ว ดังนั้น จึงได้ตั้งเวลาในการเปิดใช้แบ่งเป้นช่วงสั้นๆ เช่น เปิด 3 นาที แล้วพักไป 10 นาที แล้วจึงเปืดใหม่อีก 3 นาที เป็นต้น
2.  Solenoid Valve ที่ใช้ขนาด 1/2 นิ้ว ใช้ไฟฟ้าประมาณ 23 วัตต์

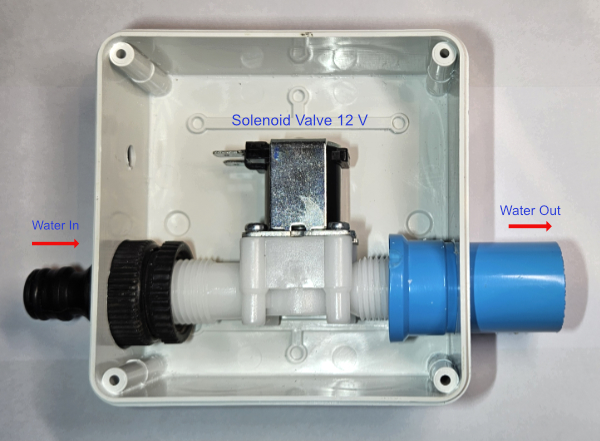

การประกอบชุด Solenoid Valve 12 V รดน้ำต้นไม้อัตโนมัติ  (Updated 10/8/2567)

การประกอบหล่องใส่ Solenoid Valve 12 V ทำเป็นชุดสำเร็จรูปพร้อมที่จะนำไปติดตั้ง แสดงไว้ในรูปที่ 9 - 12 โดยมีอุปกรณ์ คือ
1) กล่องพลาสติก ขนาด 4 x 4 นิ้ว
2) Solenoid Valve 12 V ชนิด Normally Close (NC)
3) ข้อต่อทองเหลือง แบบเกลียวใน - เกลียวนอก สำหรับท่อ PVC ขนาด 1/2 นิ้ว จำนวน 2 อัน
4) ข้อต่อท่อ จำนวน 2 อัน


ระบบรดน้ำต้นไม้อัตโนมัติ (ปี 2555)  อ่านบทความได้ที่ Link นี้ (ระบบเดิมนี้ ใช้งานมานาน 12 ปีแล้ว)



หมายเหตุ : บทความนี้จัดทำขึ้นเพื่อเป็นข้อมูล เผยแพร่ความรู้และประสบการณ์สำหรับผู้ที่สนใจ ผู้เขียนไม่ได้ขายหรือมีส่วนเกี่ยวข้องกับการขายอุปกรณ์ต่างๆที่นำมาแสดง
