การใช้ Fast Charger กับโทรศัพท์มือถือ
และ Power Bank


  โทรศัพท์มือถือ Tablet  Laptop PC กล้องถ่ายรูป กล้องวิดีโอ และอุปกรณ์คอมพิวเตอร์ รวมทั้ง Applications ต่างๆ ได้มีการพัฒนาให้ดีขึ้น มีการใช้งานได้หลากหลายและเร็วยิ่งขึ้น ดังนั้นการใช้ไฟจึงมากขึ้นและแบตเตอรี่ที่ใช้ก็มีความจุสูงขึ้น การชาร์จไฟด้วยระบบเดิมคือใช้พอร์ต USB - A แบบจ่ายไฟได้ 5V 1A หรือ 5V 2.1 A (10.5 วัตต์) จะต้องใช้เวลานานหลายชั่วโมง ดังนั้นจึงมีการพัฒนาระบบชาร์จเร็วขึ้นหลายระบบ เช่น PD (Power Delivery), QC (Quick Charge), และอื่นๆ

Charger หรือหัวชาร์จนั้น แบบเดิมๆจะมีขนาด 5V 1A, 5V 2A (10 วัตต์) และ 5V 3A แต่การชาร์จจริงๆจะจ่ายไฟได้เท่าไรนั้นขึ้นอยู่กับอุปกรณ์ที่รองรับหรือนำมาต่อพ่วง ซึ่งส่วนมากดึงไฟมาได้ประมาณ 1.5 - 2 A ดังนั้นหัวชาร์จแบบเก่าจะจ่ายไฟได้ประมาณ 7.5 - 10 วัตต์ ทำให้ชาร์จได้ช้า สำหรับ Fast Charger หรือหัวชาร์จเร็ว ใช้หลักการปรับแรงดันไฟฟ้าและกระแสไฟฟ้าให้เหมาะสมกับอุปกรณ์ที่รองรับ ซึ่งจะชาร์จไฟที่แรงดันไฟฟ้าสูงกว่า 5V ดังนั้นกำลัง/พลังงานไฟฟ้าที่ชาร์จจึงสูงขึ้น ทำให้ชาร์จแบตเตอรี่เต็มเร็วขึ้น ทั้งนี้ค่ากระแสชาร์จจะเปลี่ยนแปรไปได้ หัวชาร์จเร็วมีมาตรฐานการชาร์จเร็วต่างๆ โดยใช้โปรโตคอล (Protocol) ต่างกัน สำหรับแรงดันและกระแสไฟฟ้า เช่น Output PDO : 5V 3A, 9V 3A, 12V 2.5A, 15V 2A, 20V 1.5A  Output PPS : 3.3 - 5.9V 3A หรือ 3.3 - 12V 2.25A ฯลฯ

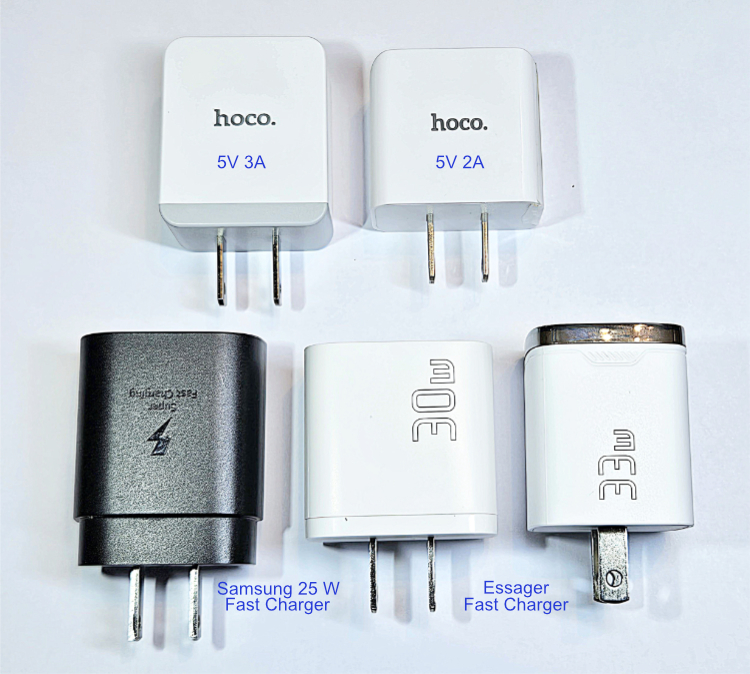

รูปที่ 1  Charger แบบต่างๆที่นำมาทดสอบ

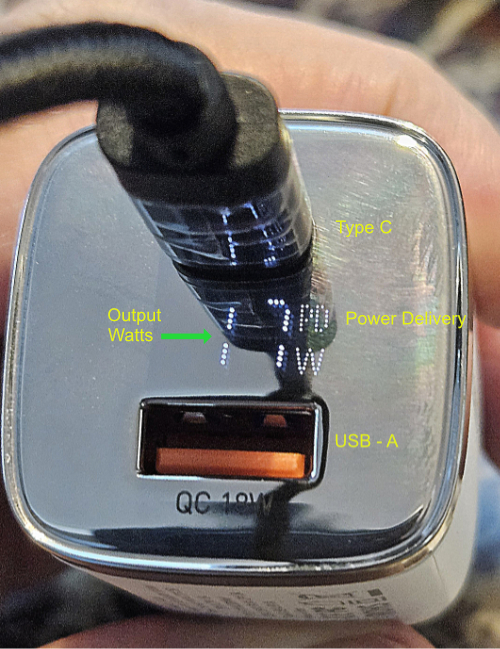

 รูปที่ 2  หัวชาร์จ Essager Fast Charger 33 W แบบที่มีหน้าจอแสดงวัตต์



  การชาร์จโทรศัพท์มือถือโดยใช้ Fast Charger เทียบกับ Normal Charger :

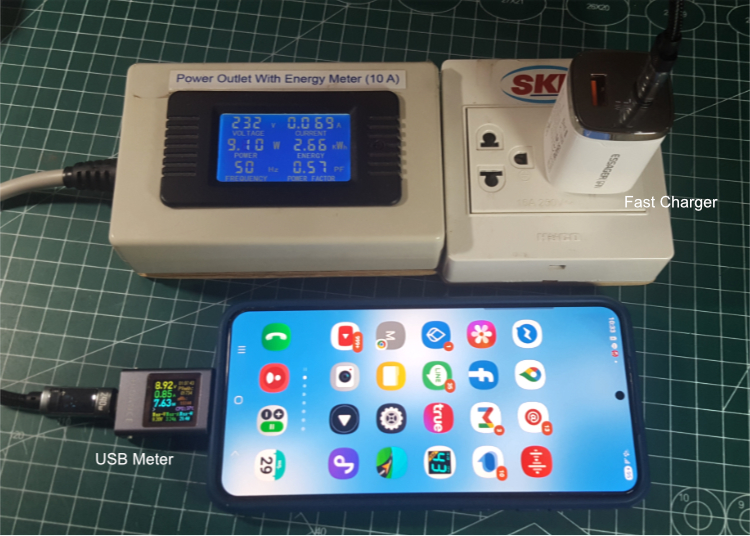

รูปที่ 3  การทดลองชาร์จโทรศัพท์มือถือและวัดค่าต่างๆด้วย USB Meter



  โทรศัพท์มือถือที่ใช้ในการทดสอบคือ Samsung Galaxy S23+ ใช้งานมาแล้วประมาณ 2 ปี 3 เดือน มีความจุของแบตเตอรี่คงเหลือประมาณ 3500 mAh  สำหรับ Charger ที่ใช้ทดสอบนั้นมี 3 อัน ได้แก่
1. Fast Charger : Samsung ที่มากับเครื่องโทรศัพท์มือถือ S23+  ขนาด 25 วัตต์ มี Output PDO : 5V 3A, 9V 2.77A,   PPS : 3.3 - 5.9V 3A หรือ 3.3 - 12V 2.25A
2. Fast Charger : Essager CD52 ขนาด 30 วัตต์ มี Output PDO : 5V 3A, 9V 3A, 12V 2.5A, 15V 2A, 20V 1.5A,   PPS : 11V 3A
3. Normal Charger : hoco. 5V 3A รุ่น C 22B และ hoco. 5V 2A รุ่น C106

ผลการทดสอบเทียบกันแสดงได้ตามรูปที่ xx สรุปได้คือ
1.  Fast Charger Essager 30 W จะชาร์จไฟเข้าโทรศัพท์ Samsung S23+ โดยใช้แรงดันไฟฟ้า 9 V และกระแสไฟฟ้าสูงสุด 3.3 A ชาร์จจากความจุแบตเตอรี่ 15% จนถึง 100% ได้ในเวลา 60 นาที
2.  Fast Charger Samsung 25 W จะชาร์จไฟเข้าโทรศัพท์ Samsung S23+ โดยใช้แรงดันไฟฟ้า 9 V และกระแสไฟฟ้าสูงสุด 2.77 A ชาร์จได้ในอัตราเท่าๆกับ Charger Essager และชาร์จได้เร็วกว่าเล็กน้อยในช่วงสุดท้ายก่อนแบตเตอรี่จะเต็ม รวมใช้เวลา 58 - 59 นาที
3.  Normal Charger hoco. 5V 3A และ 5V 2A จะชาร์จไฟเข้าโทรศัพท์ Samsung S23+ โดยใช้แรงดันไฟฟ้า 5 V และกระแสไฟฟ้าสูงสุด 1.58 A ชาร์จจากความจุแบตเตอรี่ 15% จนถึง 100% ได้ในเวลา 140 นาที หรือนานเป็น 2.33 เท่าเมื่อเทียบกับการชาร์จโดยใช้ Fast Charger

 การชาร์จโทรศัพท์มือถือโดยใช้ Power Bank แบบ Fast Charge :

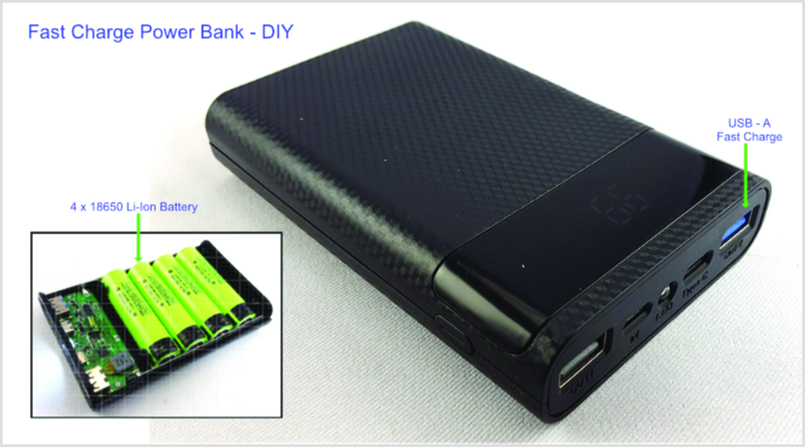

Power Bank แบบ Fast Charge (รูปที่ 4) ที่นำมาทดลองเป็นแบบ DIY คือนำ Case มาใส่แบตเตอรี่ Li-Ion ขนาด 18650 จำนวน 4 ก้อน โดยได้ทำการทดสอบมาก่อนแล้ว มีความจุด้าน Output 7000 mAh Power Bank นี้มีพอร์ตจ่ายไฟออกเป็น USB - A จำนวน 2 พอร์ต โดยพอร์ตหนึ่งจ่ายไฟแบบชาร์จเร็ว มี Output 5V 3A, 9V 2A, 12V 1.5A ผลการทดลองชาร์จโทรศัพท์มือถือ Samsung  S23+  จ่ายไฟออก 9V 1.62 A (สูงสุด) จากแบตเตอรี่ 15% ไปจนเต็ม 100% ใช้เวลา 84 นาที (รูปที่ 6)

 หมายเหตู : ได้เพิ่ม Fast Charge Wireless Power Bank ยี่ห้อ Uneed ที่มีขนาดเล็ก บาง และเบา ซึ่งอ้างว่ามีความจุ 6000 mAh เข้ามาทดสอบอีก 1 อัน ตามรูปที่ 5





รูปที่ 4  การทดลองชาร์จโทรศัพท์มือถือและวัดค่าต่างๆด้วย USB Meter


 รูปที่ 5  Uneed Fast Charge Wireless Power Bank






รูปที่ 6  กราฟแสดงกำลังไฟฟ้าเป็น Percent ที่ชาร์จเข้าโทรศัพท์มือถือเทียบกับเวลา
(Fast Chargers : Essager 30 W, Essager 20 W, Samsung 25 W และ Power Bank)



  การชาร์จ Power Bank โดยใช้ Fast Charger เทียบกับ Normal Charger :

Power Bank ที่ใช้ในการทดสอบเป็นแบบ Fast Charge DIY ใช้แบตเตอรี่ Li-Ion 18650 จำนวน 4 ก้อน ได้ทดสอบความจุมาก่อนแล้ว มีความจุด้านส่งไฟออก (Output) 7000 mAh  สำหรับ Charger ที่ใช้ทดสอบนั้นมี 3 อัน ได้แก่
1. Fast Charger : Samsung ที่มากับเครื่องโทรศัพท์มือถือ S23+
2. Fast Charger : Essager CD52 ขนาด 30 วัตต์
3. Normal Charger : hoco. 5V 3A รุ่น C22B และ 5V 2A รุ่น C106

ผลการทดสอบเทียบกันแสดงได้ตามรูปที่ 6 สรุปได้คือ Fast Charger Essager 30 W และ Samsung Fast Charger จะชาร์จไฟเข้า Power Bank จากความจุแบตเตอรี่ 0% จนถึง 100% ได้ในเวลา 200 นาที  ส่วน Normal Charger hoco,5V 3A หรือ 5V 2A จะใช้เวลา 280 นาที หรือนานกว่า 80 นาที หรือ 1.40 เท่า

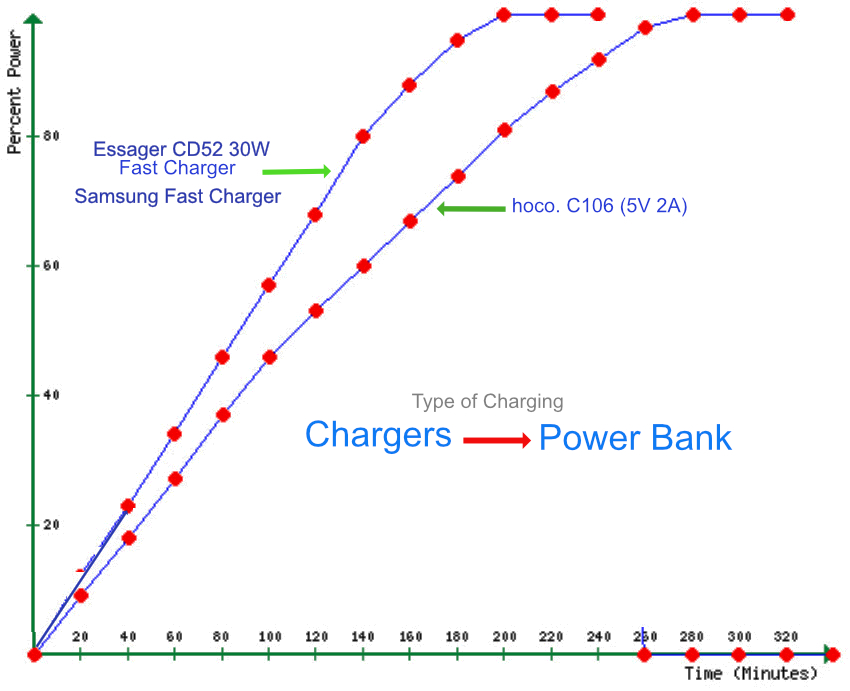

รูปที่ 7  กราฟแสดงกำลังไฟฟ้าเป็น Percent ที่ชาร์จเข้า Power Bank เทียบกับเวลา



  สรุป :
1.  การชาร์จโทรศัพท์มือถือหรือ Power Bank แบบเก่าที่ไม่รองรับการชาร์จเร็ว การชาร์จจะใช้แรงดันไฟฟ้า 5V กระแส 1 - 2 A โดยประมาณ แม้ว่าจะใช้หัวชาร์จเร็ว ก็จะชาร์จได้แค่ตามปกติ
2.  ถ้าโทรศัพท์มือถือหรือ Power Bank รองรับการชาร์จเร็ว ควรใช้หัวชาร์จเร็วที่มากับเครื่อง หรือถ้าต้องการหัวชาร์จหลายๆอันวางไว้ตามจุดต่างๆเพื่อความสะดวกในการใช้งาน ควรเลือกหัวชาร์จเร็วขนาด 25 - 33 วัตต์ มีพอร์ต Type C แต่ถ้าต้องการชาร์จอุปกรณ์อื่นๆด้วย เช่น Tablet, Notebook, iPad ก็อาจใช้หัวชาร์จที่จ่ายไฟออกได้มากขึ้น

  ข้อมูลประกอบ :
  1.  USB PD Charger คืออะไร มีข้อดีอะไร
2.  Technilogy PPS (Programmable Power Supply) คืออะไร
3.  Output PDO คืออะไร :  In the context of USB Power Delivery (PD), a PDO (Power Data Object) defines the characteristics of a power supply's output. It essentially describes the voltage, current, and power level that a charger can provide. PDOs are used by USB-C devices to negotiate the power they receive from a power source.

  หมายเหตุ :  บทความนี้จัดทำขึ้นเพื่อเผยแพร่และแบ่งปันประสบการณ์ในการใช้กล้อง IP Camera แบบติดตั้งภายนอก ผู้เขียนไม่ได้ขาย หรือมีส่วนเกี่ยวข้องกับการโฆษณาสินค้าและการขายอุปกรณ์ต่างๆที่นำมาแสดง


วันที่  28 พ.ค. 2568
ปรับปรุงล่าสุด : 14 มิ.ย. 2568
