Photoelectric Switch
 (สวิตช์แสงแดด 2566 - 2569)

  1. สวิตช์แสงแดด
Photoelectric Switch หรือที่เรียกว่าสวิตช์แสงแดด เป็นอุปกรณ์ที่ทำหน้าที่เปิด-ปิดไฟฟ้า โดยใช้แสงเป็นตัวควบคุม เช่น ถ้ามีแสงน้อย หรือใกล้จะมืด สวิตช์จะเปิด และถ้ามีแสงสว่างมากขึ้น เช่นตอนรุ่งเช้า สวิตช์ก็จะปิด ดังนั้นเราจึงนำอุปกรณ์นี้มาใช้เพื่อ เปิด-ปิดไฟฟ้าได้ เช่นใช้กับไฟประตูหน้าบ้าน ไฟรั้ว ไฟถนน ไฟสนาม ไฟระเบียงบ้าน ไฟโรงรถ เป็นต้น ทำให้ไม่ต้องมาคอยเปิด ปิด และเมื่อไม่อยู่บ้านอุปกรณ์นี้ก็จะทำหน้าที่เปิด ปิดไฟให้ ทำให้เกิดความปลอดภัย และประหยัดด้วย
 สวิตช์แสงแดดมีทั้งแบบธรรมดา และแบบที่ปรับค่าความเข้มของแสงได้ รูปที่ 1 แสดงสวิตช์แสงแดดแบบธรรมดา


รูปที่ 1  อุปกรณ์ Photoelectric Switch


รูปที่ 2


รูปที่ 3


รูปที่ 4



2. การต่อวงจร Photoelectric Switch (ของรูปที่ 1)
 อุปกรณ์ที่ขาย จะมีวงจรการต่อ (Circuit Diagram) เขียนไว้ที่ด้านหลังของบรรจุภัณฑ์ ซึ่งการต่อสายทำได้ง่าย มีสาย 3 เส้น คือ สายสีดำ  (Source ไฟฟ้าเข้า) สายสีขาว (Neutral) และสายสีแดง (Load) รูปที่ 5 แสดงการต่อวงจร ซึ่งเราจะต่อไปยังหลอดไฟฟ้าได้หลายหลอด โดยต่อแบบขนานกันออกไป แต่ต้องระวังอย่าให้ใช้ไฟเกินพิกัดของอุปกรณ์ เช่น 500 วัตต์ หรือ  1,000 วัตต์



รูปที่ 5  การต่อวงจรเปิด-ปิดไฟ โดยใช้ Photoelectric Switch



3. Photoelectric Switch แบบปรับค่าความสว่าง/ ความเข้มของแสงได้
สวิตช์แสงแดดแบบที่ปรับตั้งค่าความสว่าง (LUX) ได้ใช้แรงดันไฟฟ้า 220 V มีขนาดกระแสไฟ 10 A (2,200 วัตต์) และขนาด 25 A (5,000 วัตต์) มีปุ่มปรับค่าความสว่างได้จาก 5 - 100 LUX ตามรูปที่ 6 ซึ่งมีการต่อวงจรไฟฟ้าตามที่แสดงในรูปที่ 8

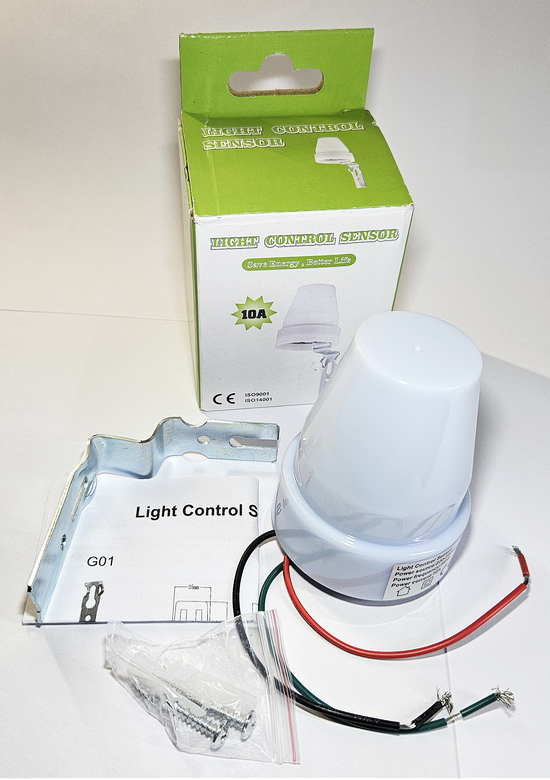

รูปที่ 6  ชุดสวิตช์แสงแดดแบบปรับค่าความสว่างได้ (ขนาด 10 A)
 มี Sensitivity ดี

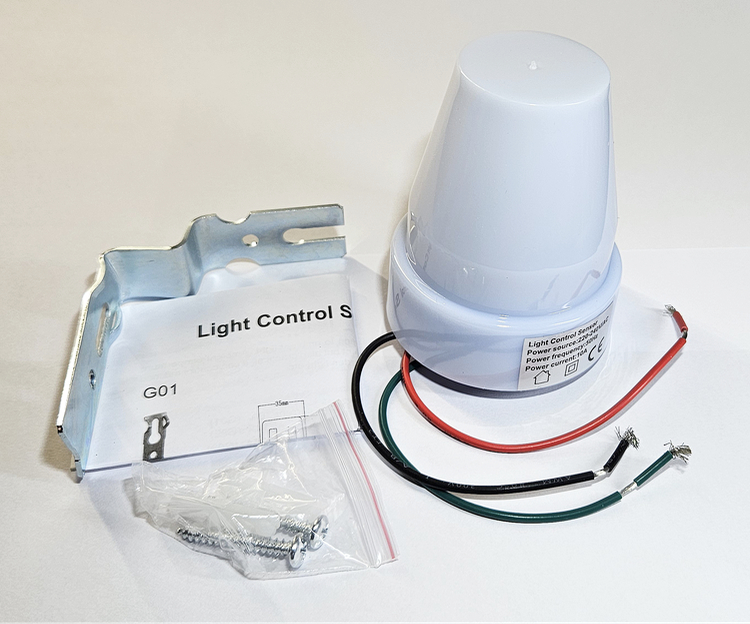

รูปที่ 7 สวิตช์แสงแดดแบบปรับค่าความสว่างได้

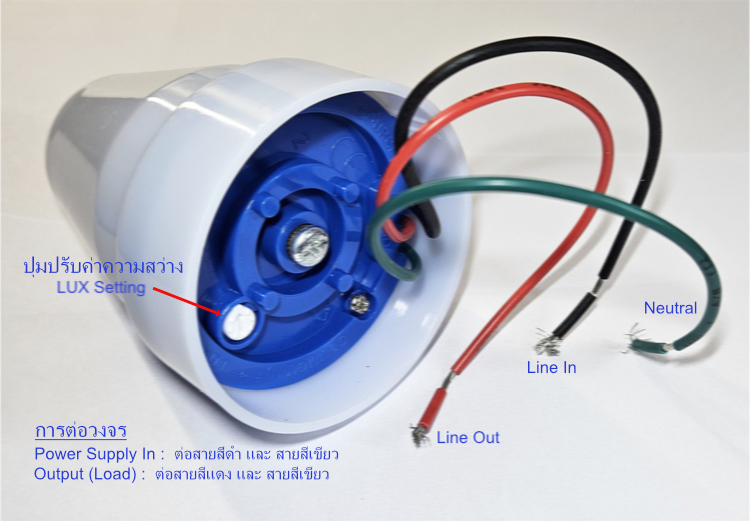

รูปที่ 8  การต่อวงจรไฟฟ้า



ข้อดีของสวิตช์แสงแดดที่สามารถปรับค่า LUX (ความเข้มของแสง) ได้
1. มีความยืดหยุ่นในการใช้งานและมีความแม่นยำปรับเปลี่ยนตามสภาพจริงของพื้นที่ได้
2. ช่วยในการประหยัดไฟ เช่น ปรับให้ไฟติดเมื่อมืดมากๆเท่านั้น (ปรับค่า LUX ต่ำๆ เช่น 5 - 10 LUX)
3. รองรับการใช้งานภายในอาคาร
4. มี Time Delay (หน่วงเวลา) ด้วย ลดปัญหาไฟกระพริบติดๆดับๆ เช่น เวลามีแสงไฟจากหน้ารถยนต์ส่องผ่าน




การติดตั้งสวิตช์แสงแดดใกล้กับหลอดไฟ
ในกรณีที่ต้องติดตั้งสวิตช์แสงแดดใกล้กับหลอดไฟหรือมีแสงสว่างเข้ามาทางด้านหลัง เป็นการติดตั้งแบบ Indoor สามารถทำได้โดยทำกล่องบังแสง (ใช้กระดาษกล่องของอุปกรณ์) มาใช้ ตามรูปที่ 9 ซึ่งใช้ได้ผลดี แต่ถ้าไม่บังแสงจะเกิดการทำงานที่ผิดพลาด คือไฟจะติดแล้วดับ แล้วติดแล้วดับไปเรื่อยๆ (Oscillation)

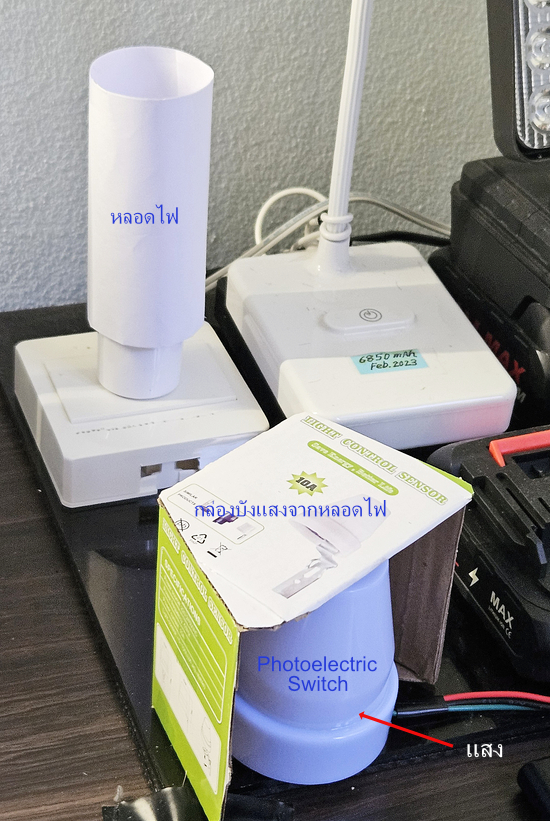

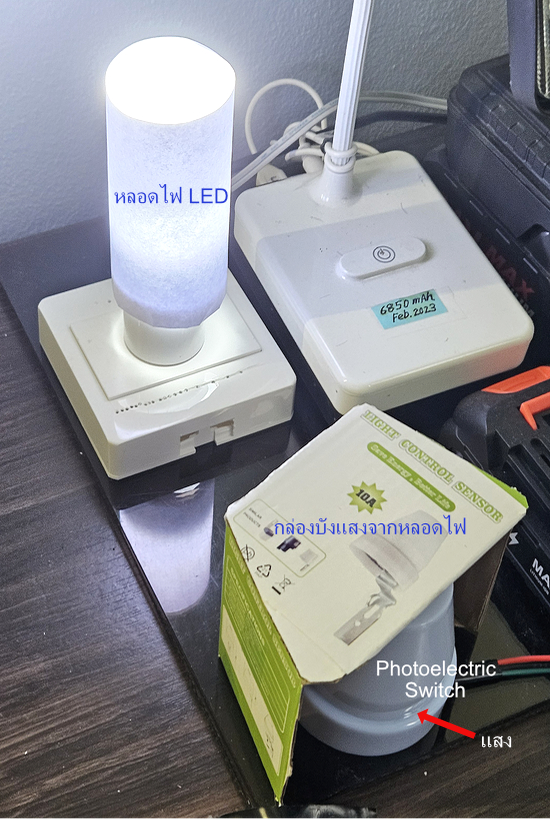

รูปที่ 9  การใช้กล่องบังแสงไม่ให้รบกวนการทำงาน
ของสวิตช์แสงแดด

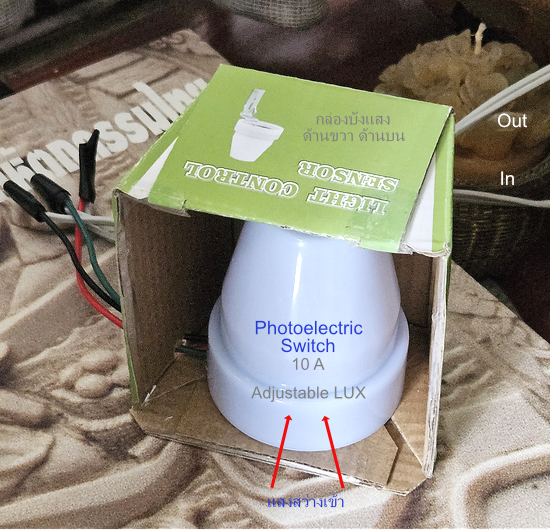

รูปที่ 10  การใช้กล่องบังแสงรบกวนจากด้านบนและด้านซ้าย-ขวา



การทดสอบความเข้มของแสงที่ทำให้อุปกรณ์ทำงาน
การทดสอบทำได้โดยใช้ LUX Meter (รูปที่ 11) วัดแสงที่สวิตช์แสงแดด (รูปที่ 12) จากตัวอย่างพบว่าเมื่อแสงมีความสว่างลดลงเป็น 23 LUX ไฟก็จะติด

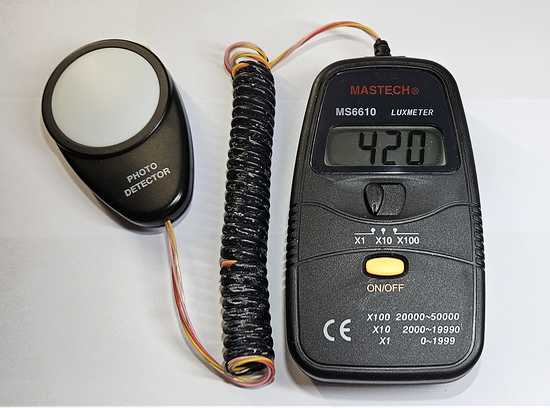

รูปที่ 11  LUX Meter



รูปที่ 12  การวัดค่า LUX ที่สวิตช์แสงแดด



ข้อมูลประกอบ
 1. Light Control Sensor Introduction, Youtube
2. LUX คืออะไร : LUX คือหน่วยวัดความสว่างของแสงที่ตกกระทบลงบนพื้นที่ใดพื้นที่หนึ่ง (Illuminance) โดยมีค่าเท่ากับปริมาณแสง 1 ลูเมนต่อพื้นที่ 1 ตารางเมตร
3. Lumen (lm) คือ หน่วยวัดปริมาณความสว่างของแสง ที่ปล่อยออกมาจากแหล่งกำเนิดแสงในทุกทิศทาง





หมายเหตุ :
ผู้เขียนไม่ได้ขายและไม่มีส่วนเกี่ยวข้องกับการขายผลิตภัณฑ์ที่นำมาแสดง / ทดสอบและเขียนอธิบายการใช้งานไว้ในเว็บไซต์นี้ ถ้าผู้ใดสนใจจะซื้อไปใช้กรุณาค้นหาจากเว็บไซต์ต่างๆได้ หรือจากศูนย์การค้าชั้นนำ





จากวันที่ 18 ก.ย. 2556
ปรับปรุงล่าสุด : 28 มิ.ย. 2565, 11 ก.ค. 2569

,
