DIY Plug-In Surge Protector
 ปลั๊กป้องกัน Surge


การป้องกันหรือลดอันตรายที่อาจเกิดขึ้นกับอุปกรณ์ไฟฟ้า อุปกรณ์อิเล็กทรอนิกส์ เช่น คอมพิวเตอร์ เครื่องเสียง โทรทัศน์ ฯลฯ จาก Surge, Transient Over Voltage, Spikes, Switching, Spark หรือที่เรียกกันว่าไฟกระโชกนั้น อาจทำได้โดยติดอุปกรณ์ Varistor เข้ากับรางปลั๊กไฟฟ้า ปลั๊กไฟ หรือติดที่วงจรภายในอุปกรณ์ไฟฟ้าเอง Varistor มีขนาดเล็กและราคาถูก ในภาวะปกติจะทำตัวเป็นความต้านทานที่มีค่าสูงมาก แต่ถ้ามีไฟกระชากหรือมีแรงดันไฟฟ้าสูงเกิดขึ้นอย่างรวดเร็ว (Surge) เข้ามาโดยแรงดันไฟฟ้าสูงกว่าค่าที่กำหนดในการออกแบบของ Varistor แต่ละเบอร์ Varistor จะกลายเป็นมีความต้านทานลดลง ซึ่งทำให้มีกระแสไฟฟ้าไหลผ่านตัว Varistor และอาจไหลลง Ground ถ้ามีระบบต่อลงดินที่ดี ดังนั้นจึงควบคุมไม่ให้อุปกรณ์ไฟฟ้าเสียหายจาก Over Voltage ได้ อย่างไรก็ตาม Varistor จะเสื่อม (Degrade) ลงเมื่อมี Over Voltages, Spikes เกิดขึ้นบ่อยๆและอาจเสียได้ โดยที่วๆไป Varistor จะป้องกันความเสียหายได้ในระดับหนึ่งเมื่อเกิดมี Surge ระยะสั้นๆ
รูปที่ 1 แสดงการต่อวงจร DIY Plug-In Surge Protector ซึ่งใช้งานได้เช่นเดียวกับรางปลั๊กไฟฟ้าที่มีการป้องกันไฟกระโชก แต่มีขนาดเล็กและราคาถูก สามารถทำใช้เองได้ สะดวกในการเสียบเข้ากับรางปลั๊กไฟฟ้าแบบธรรมดาหรือเสียบขั้นระหว่าง Wall Outlet กับอุปกรณ์ไฟฟ้าที่สำคัญ




รูปที่ 1 Diagram การต่อ Varistor เข้ากับปลั๊กไฟฟ้า เพื่อทำให้เป็น Plug-In Surge Protector




รูปที่ 2 ปลั๊กไฟฟ้าแบบ DIY ป้องกัน Surge

  1. Plug-In Surge Protector แบบที่ 1 : ใช้ปลั๊กแบบที่มีขนาดพอสมควร มีสวิตช์เปิด ปิด และมีที่ว่างภายใน สามารถใส่ Varistor ขนาดใหญ่ เบอร์ 20D431K หรือเบอร์ 20D471K ได้



รูปที่ 3  ปลั๊กไฟฟ้าแบบที่ 1 ต่อไฟ 2 ขา L และ N




รูปที่ 4 การต่อ Varistor เข้ากับขั้วของปลั๊กไฟ




รูปที่ 5 DIY Plug-In Surge Protector เสียบที่รางปลั๊กไฟฟ้า

  2. Plug-In Surge Protector แบบที่ 2 : ใช้ปลั๊กขนาดเล็ก โดยตัดขั้วด้านหนึ่งออกเพื่อให้มีที่ใส่ Varistor ได้ โดยใช้ เบอร์ 14D431K หรือเบอร์ 14D471K ก็ได้



รูปที่ 6  ปลั๊กไฟฟ้าแบบที่ 2 ขนาดเล็กและมีราคาถูก

  3. Plug-In Surge Protector แบบที่ 3 : ใช้ปลั๊กตามแบบที่ 1 แต่มีการปรับปรุงให้ใช้งานได้ดีขึ้นโดยต่อ Fuse ขนาด 5 หรือ 10 A เข้ากับ Varistor ตามรูปที่ 7 ในกรณีที่มี Surge เข้ามา แรงดันไฟฟ้าที่สูงจะทำให้ค่าความต้านทานของ Varistor ลดลงและเกิดกระแสไฟฟ้าจำนวนมากไหลผ่าน Fuse และ Varistor ซึ่ง Fuse จะขาด จึงตรวจเช็คได้ด้วยสายตา
รูปที่ 8 แสดงการประกอบที่ติดฟิวส์หลอดแก้วไว้ภายนอก เพื่อให้ตรวจดูได้ง่าย



รูปที่ 7  Plug In Surge Protector แบบที่ 3


รูปที่ 8  Plug In Surge Protector แบบที่ 3

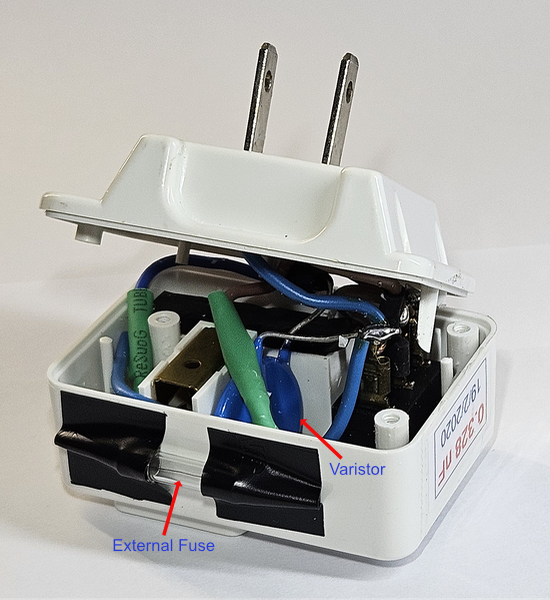

รูปที่ 9 ภาพภายใน

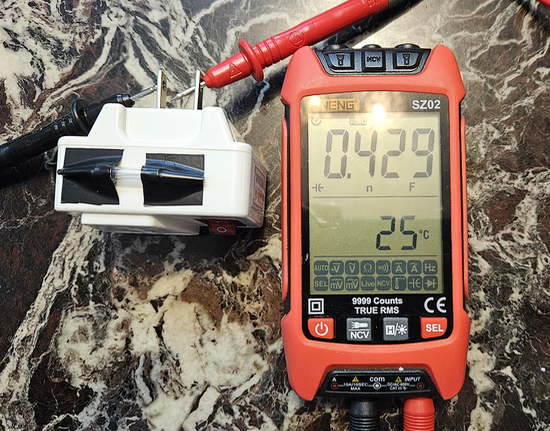

รูปที่ 10 การวัดค่า Capacitance

รูปที่ 11 ตัวอย่างการใช้งานจริง
  4. การตรวจเช็ค Varistor: โดยที่ในภาวะปกติ Varistor จะทำตัวเสมือนเป็นตัวความต้านทานที่มีค่าสูงมาก ถ้าใช้ Multimeter วัดค่าโอห์มจะอ่านค่าไม่ได้ แต่การตรวจเช็คว่า Varistor ยังดีอยู่หรือไม่อาจจะใช้วิธีสังเกตุว่ามีรอยใหม้หรือไม่ เพราะถ้ามี Surge อย่างรุนแรง ตัว Varistor อาจจะใหม้ไปบางส่วน ซึ่งการตรวจวิธีนี้จำเป็นต้องถอดฝาอุปกรณ์ออกมาและอาจไม่สะดวกนัก อย่างไรก็ตามการตรวจเช็ค Varistor ที่น่าจะใช้ได้ดีคือการวัดค่า Capacitance โดยใช้ Multimeter เพราะในภาวะปกติ Varistor ก็ทำตัวเสมือนเป็น Capacitor ด้วย (อ่านบทความใน Reference 1) แต่มีค่า Capacitance น้อย อยู่ในย่าน Nano Farad (nF) เช่น 0.16 - 0.60 nF ซึ่งถ้า Varistor เสื่อมหรือเสีย ค่า nF ก็จะเปลี่ยนไปและการวัดก็ทำได้ง่าย เช่น ตามรูปที่ 12
หมายเหตุ : การตรวจเช็ค Varistor ที่นิยมทำกันคือการวัดความต้านทานด้วย Multimeter อ่านวิธีตรวจเช็คในบทความ ปลั๊กป้องกันไฟกระชาก (Surge Protector Outlet)

รูปที่ 12  การตรวจเช็ค Varistor โดยใช้ Multimeter





References :

1. Varister-Symbols, Working, Types & Applications. Circuit Today.
 2. SiPAD, HD AC Line Surge Protector




..........................................................................................................................
