Wi-Fi Switch - Dimmer






  อุปกรณ์สำหรับปรับแรงดันไฟฟ้า ปรับรอบความเร็วมอเตอร์ หรือใช้หรี่แสงไฟ มีใช้กันอย่างแพร่หลาย มีทั้งที่ผลิตขายและที่ประดิษฐ์ใช้กันเอง สำหรับการใช้หรี่ไฟนั้น Dimmer บางแบบใช้ได้กับหลอดไฟ Tungsten และหลอด Halogen แต่ปัจจุบันมีการใช้หลอดไฟ LED กันเป็นส่วนใหญ่ จึงควรพิจารณาใช้แบบที่สามารถหรี่ไฟ LED ได้ด้วย

  Wi-Fi Switch พร้อม SCR Dimmer
  บทความนี้แสดงงาน DIY การประกอบอุปกรณ์ที่เรียกว่า Wi-Fi Switch - Dimmer คือการนำเอา Wi-Fi Smart Plug และ SCR Dimmer มาประกอบรวมกันใส่ในกล่องพลาสติกกันน้ำเพื่อให้ใช้ได้สะดวก มีความสวยงาม ไม่มีสายรุงรัง และสามารถติดตั้งภายนอกอาคารได้ วัตุประสงค์เพื่อใช้ควบคุมการเปิด-ปิดโดยใช้ระบบ Wi-Fi และยังใช้หรี่ไฟ ลดแรงดันไฟฟ้า กับ Solenoid Valve หรือปรับความเร็วมอเตอร์ เช่น สว่านไฟฟ้า พัดลม เป็นต้น

 การประกอบ :  อุปกรณ์ที่ใช้ได้แก่ 1) Wi-Fi Smart Plug  2) SCR Dimmer  3) Indicator Light หรือ Pilot Light 220 V  4) ขั้วเสียบพร้อมสายไฟ ปลั๊กไฟและสาย 5) กล่องพลาสติกกันน้ำ (รูปที่ 1)

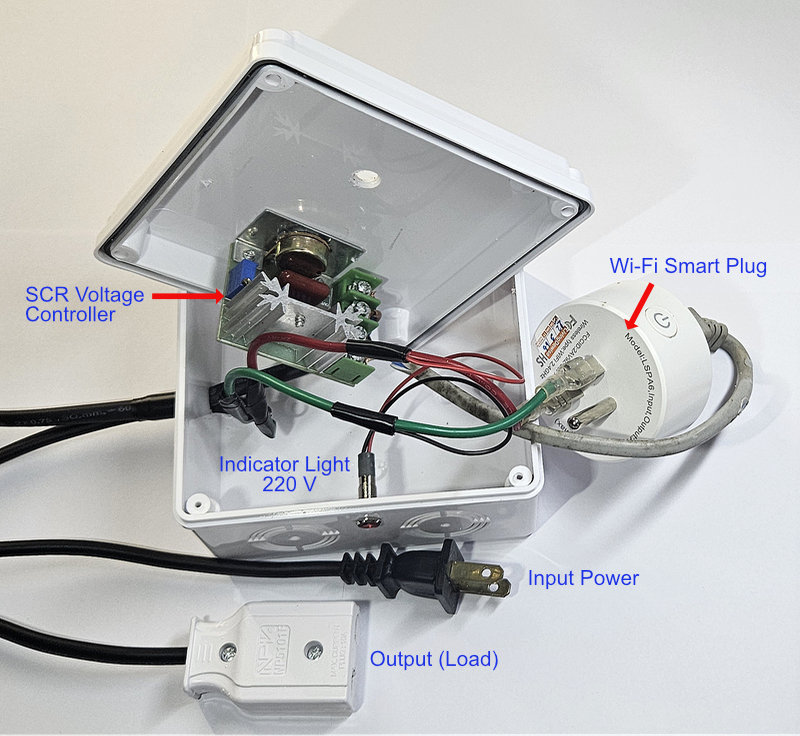

รูปที่ 1  การต่ออุปกรณ์ต่างๆในกล่อง

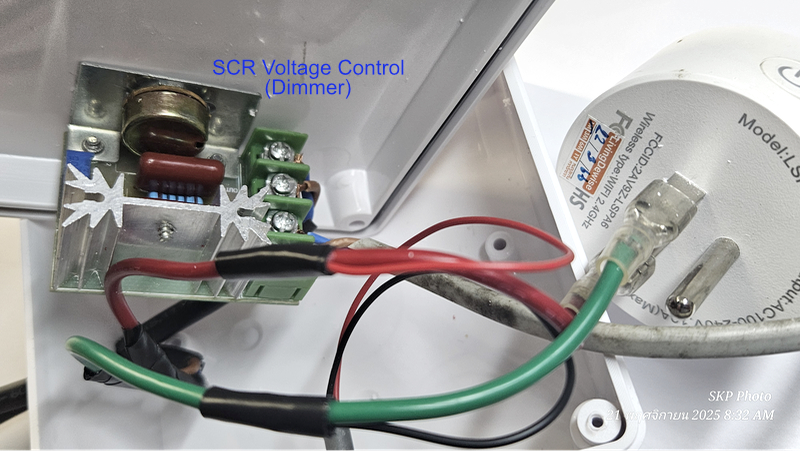

รูปที่ 2  การติดตั้ง SCR Dimmer

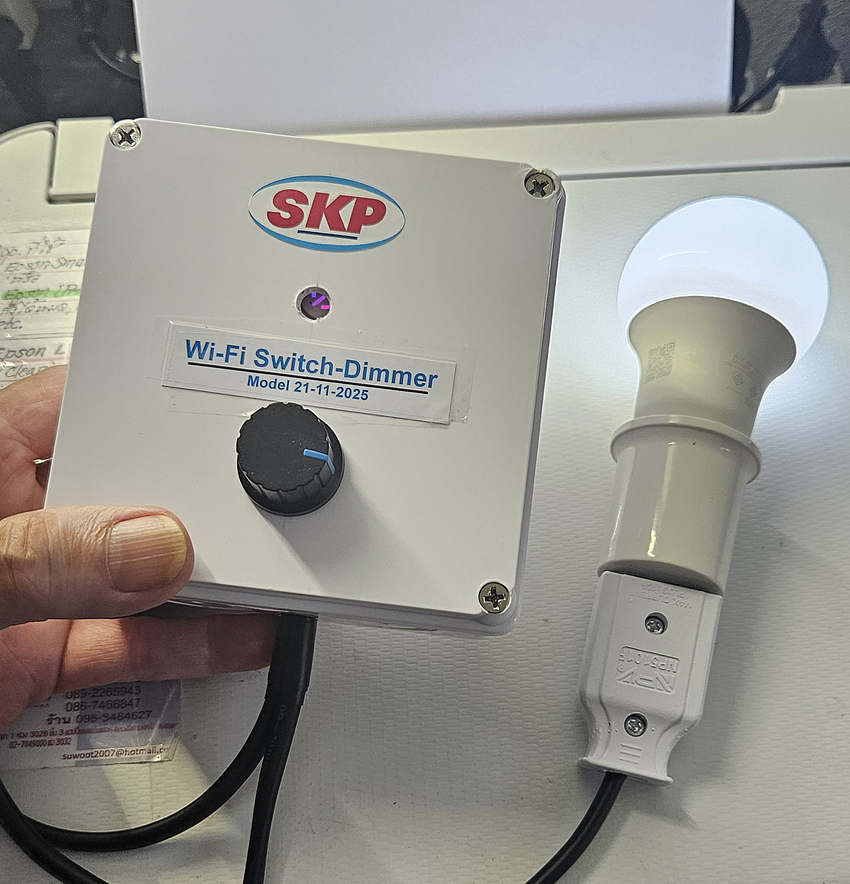

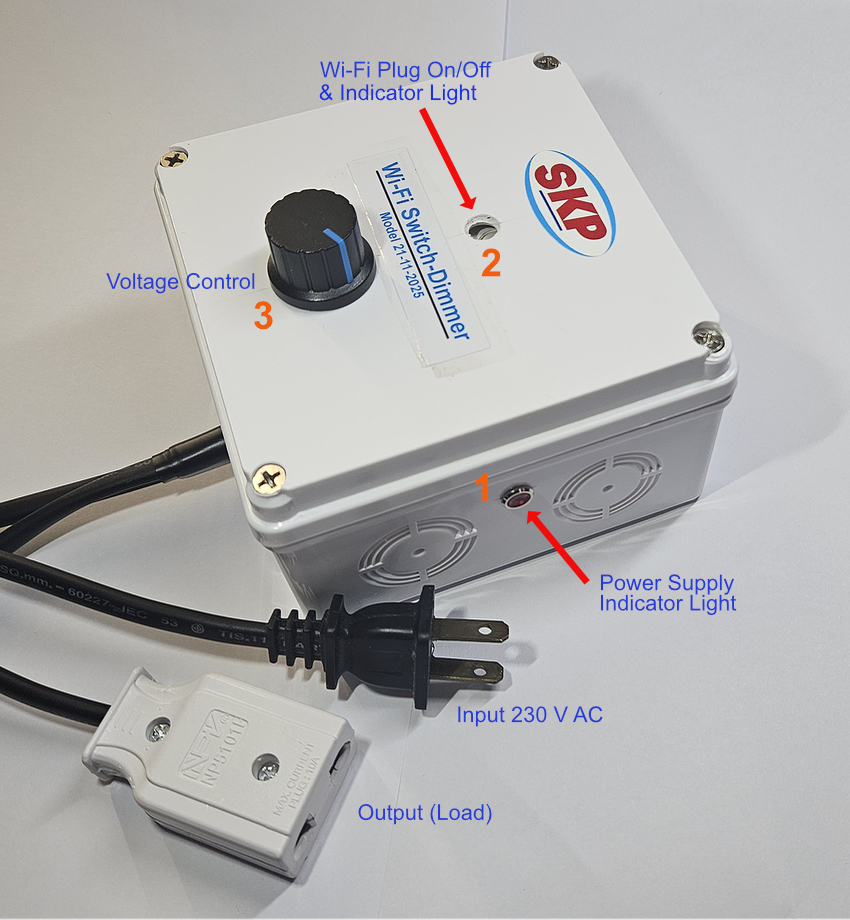

รูปที่ 3  อุปกรณ์ Wi-Fi Switch - Dimmer ที่ประกอบเสร็จแล้ว




Features ต่างๆ




1.  เมื่อเสียบปลั๊กไฟ ไฟ Power Supply Indicator Light สีแดง (1) จะติด แสดงว่ามีไฟเข้าจากระบบ
2.  ควบคุมการเปิด-ปิด Wi-Fi Smart Plug ได้จากโทรศัพท์มือถือ โดยใช้ App. eWeLink หรือจะกดเปิด-ปิด ที่รูที่เจาะไว้ที่กล่อง (2) ก็ได้
3.  เมื่อ Wi-Fi Plug ทำงาน จะมีไฟสีแดงปรากฏที่ช่อง (2)
4.  ปรับแรงดันไฟฟ้าที่จ่ายออกได้โดยการหมุนปุ่ม Voltage Control (3)
5.  กำลังไฟฟ้าที่จ่ายได้สูงสุด 1800 วัตต์ (8A @ 230 V)





Wi-Fi Dimmer Switch ขนาดเล็ก




เป็นอุปกรณ์ที่เรียกว่า Mini Dimmer Switch มีขนาดเพียง 42 x 42 x 22 ม.ม. สำหรับใช้ในการเปิด-ปิดและหรี่ไฟได้ (Stepless Dimming) โดยควบคุมด้วยระบบ Wi-Fi 2.4 GHz สามารถใช้ร่วมกับสวิตช์ไฟที่มีอยู่ได้ และใช้ได้กับหลอดไฟแบบใส้ (Incandescent) ไม่เกิน 300 W และแบบ LED ไม่เกิน 120 W

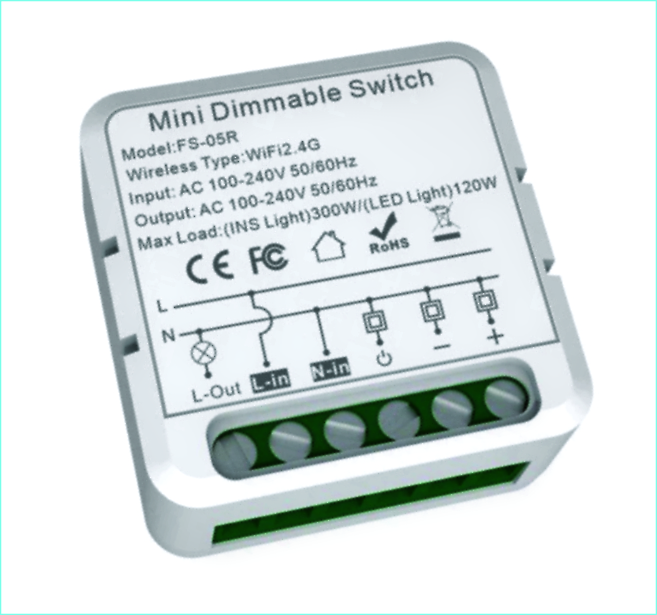

รูปที่ 4  อุปกรณ์ Wi-Fi Dimmer ขนาดเล็ก



การประดิษฐ์ชุด Wi-Fi Dimmer Switch
เป็นการเอา Wi-Fi Dimmer Switch มาใส่ในกล่องพลาสติก ต่อสาย Output ไปยัง Plug Outlet และติดหลอดไฟ Indicator  สำหรับหลอดไฟ LED นั้น ต้องเป็นแบบที่ใช้หรี่ไฟได้ (Dimmable LED) (รูปที่ 5) ซึ่งใช้งานได้ดี ปรับความสว่างได้ตั้งแต่ 15% ไปจนถึง 100 %
:



รูปที่ 5  การประดิษฐ์ชุด Wi-Fi Dimmer Switch


 รูปที่ 6  ชุด Wi-Fi Dimmer Switch



รูปที่ 7  Tuya App. หน้าจอการใช้ Dimmer Switch


ข้อมูลประกอบ:




SCR Dimmer คือเครื่องหรี่ไฟ (Dimmer) ที่ใช้ SCR (Silicon Controlled Rectifier) เป็นองค์ประกอบหลักในการควบคุมปริมาณพลังงานไฟฟ้าที่จ่ายให้กับโหลด เช่น หลอดไฟฟ้า มอเตอร์ หรือพัดลม เพื่อปรับความสว่างหรือความเร็ว อุปกรณืนี้ทำงานโดยการควบคุมจังหวะของคลื่นไฟฟ้ากระแสสลับ เพื่อปรับลดกำลังไฟฟ้าที่จ่ายออกไป ทำให้สามารถปรับความสว่างให้หรี่ลงหรือเพิ่มความสว่างได้





หมายเหตุ : บทความนี้จัดทำขึ้นเพื่อแบ่งปันข้อมูลและประสบการณ์ในการใช้  Wi-Fi Switch - Dimmer และ Wi-Fi Smart Dimmer  ผู้เขียนไม่มีส่วนเกี่ยวข้องหรือมีผลประโยชน์กับการโฆษณาหรือการขายอุปกรณ์ต่างๆที่แสดงไว้
